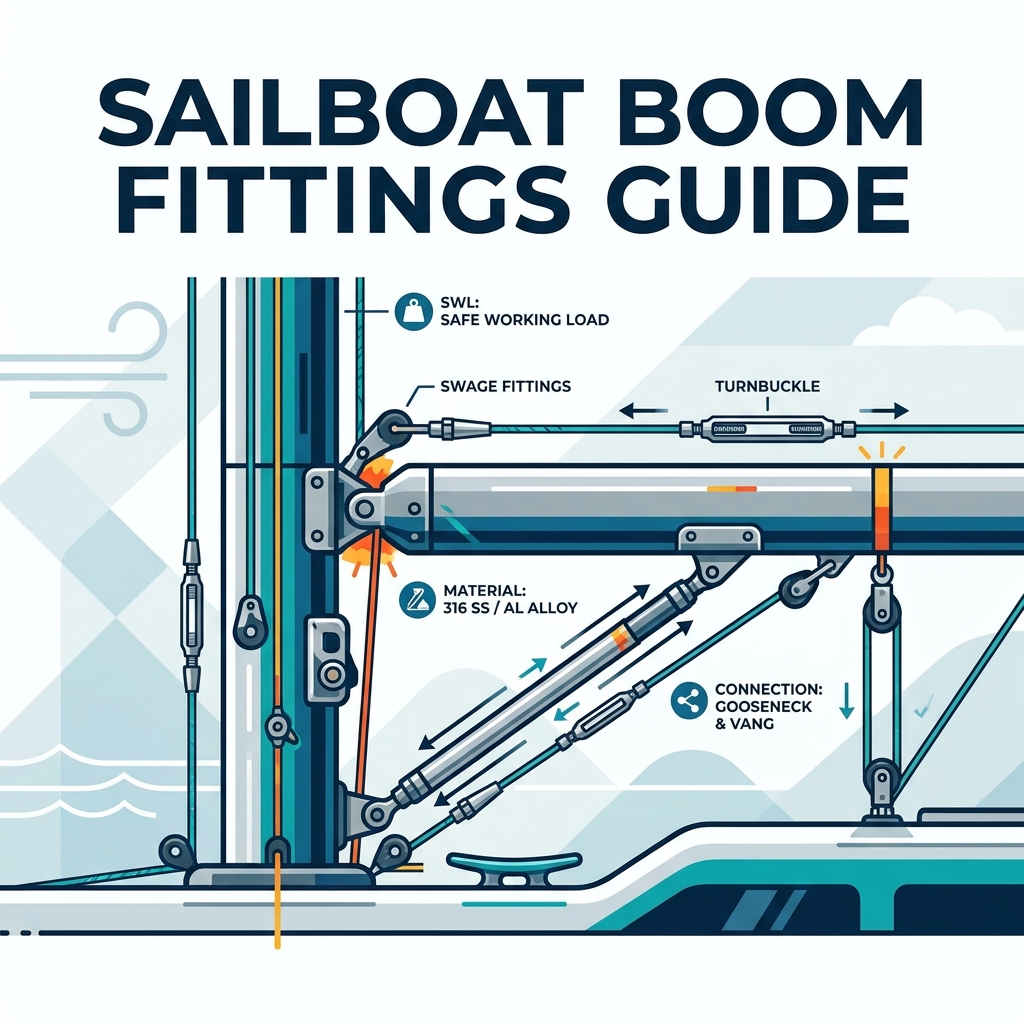

索具系统帆船吊杆配件指南

吊杆硬件故障在任何船舶上都是一种高风险情况。恶劣天气和恶劣天气期间的动态负载会使您的吊杆和桅杆部件承受极大的压力。动态载荷下突然的剪切销失效会威胁到船员的安全和钻机的完整性。从 OEM 组件过渡到专业 游艇配件售后市场 需要精确匹配。您必须完美地调整工作负载、挤压型材和连接类型。不匹配的元件会很快导致点载荷和危险的应力断裂。我们的目标是提供一个用于指定、调整和升级索具硬件的技术评估框架。您将学习如何在不过度设计的情况下强化这些系统。本指南可确保您的硬件升级在所有航行条件下保持完美的系统兼容性。

要点

• 系统兼容性： 升级 帆船吊杆配件 需要与现有桅杆连接和内部检修系统整体对齐。
• 材料现实： 选择硬件需要平衡拉伸强度和电偶腐蚀风险，特别是在将不锈钢部件与铝翼梁混合时。
• 规格指标： 采购应基于安全工作负载 (SWL) 和尺寸公差（销直径、肘节宽度），而不仅仅是容器长度。
• 连接完整性： 支撑直立索具的可靠性在很大程度上取决于正确的张紧和端接选择（例如，机械与 帆船型锻配件）。

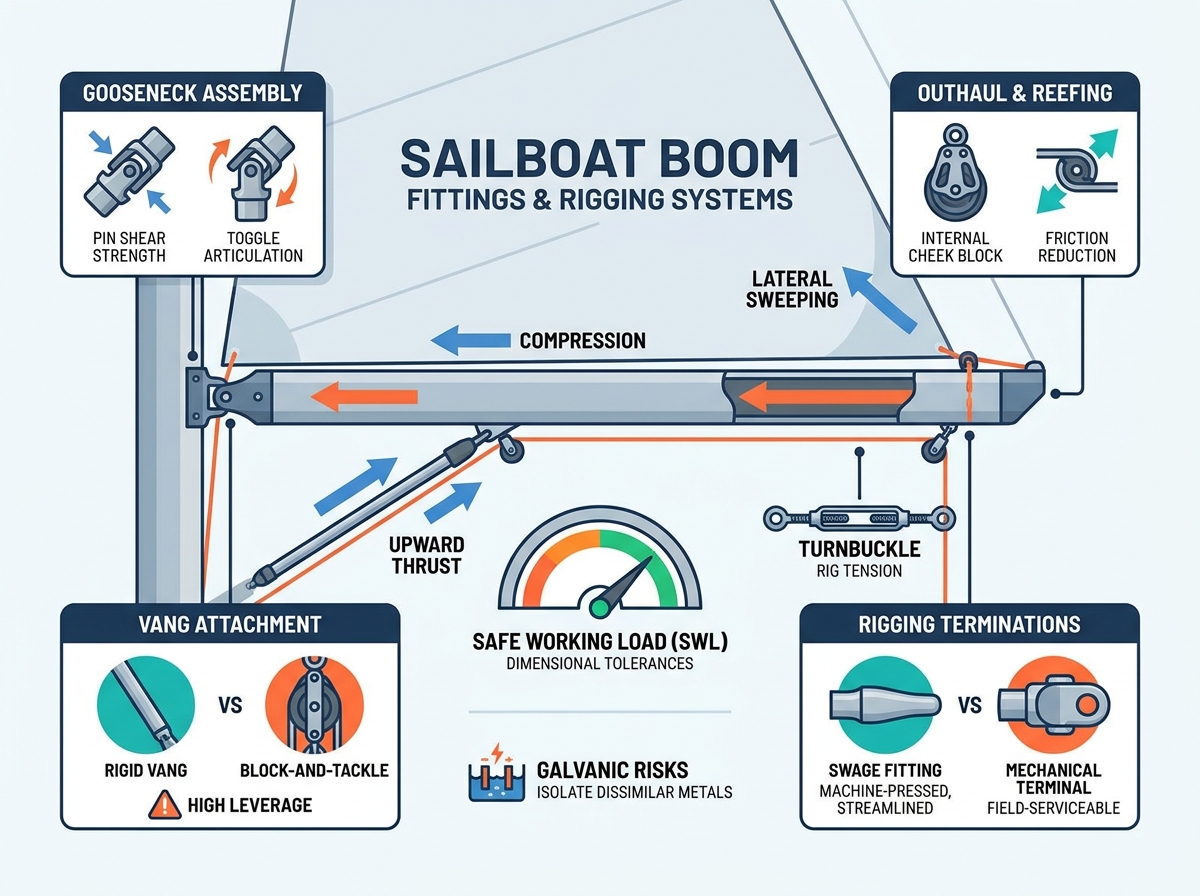

吊杆硬件在索具系统中的结构作用

了解动臂动态首先要定义作用在其上的强力。动臂承受来自主板和翼板的巨大压缩载荷。风吹住帆会产生剧烈的向上推力。不受控制的嘲笑会产生剧烈的横向扫动。这些组合力在每个连接点上产生多向应力矢量。标准硬件很难随着时间的推移来管理这些动态变化。

您必须仔细分析整个设备的常见故障点。周期性疲劳会以惊人的速度降低标准硬件的性能。在重复的负载循环下，U 形销会磨损，肘节会产生微断裂。在任何检查过程中，美观必须让位于结构完整性。如果内应力断裂损害了其承载能力，那么高度抛光的支架就毫无意义。您应该寻找焊缝周围的针孔和应力线的伸长率。

桅杆和吊杆之间的关系最终决定了您的硬件选择。专门的 帆船桅杆配件 决定了您的吊杆配置的绝对限制。鹅颈支架和桅杆轨道吸收来自动臂挤压的大量压缩载荷。如果您现有的桅杆支架缺乏必要的结构支撑，则无法安全地安装超大重型吊杆肘节。整体对齐确保整个钻机在极端压力下作为一个有凝聚力的单元发挥作用。

对核心游艇吊杆配件和组件进行分类

鹅颈管组件和肘节

鹅颈管是连接吊杆和桅杆的关键铰点。这些组件通常具有万向节、耳轴或固定支架。万向节提供跨多个轴的卓越铰接。耳轴可承受巨大的水平载荷，但通常会限制垂直行程。固定支架提供了强大的简单性，但需要完美对齐以防止绑定。

评估这些 游艇吊杆配件 需要严格注意销钉剪切强度。您还必须计算重型 VANG 负载下的肘节铰接限制。如果在动臂达到最大向下角度之前肘节触底，杠杆力将立即使固定销断裂。始终指定提供比您的航行计划要求更广泛的铰接范围的组件。

Boom Vang 附件（吊环与凸耳）

Vang 附件可管理主帆产生的强大向上推力。水手通常在硬质滑轮系统和软滑轮系统之间进行选择。刚性吊架在收帆过程中支撑吊杆重量，无需顶部升降机。软滑轮组为赛车应用提供轻质、高度可调的张力控制。

Vang Hound 配件的结构要求仍然非常高。每次阵风袭击帆时，这些组件都会产生严重的向上杠杆作用。吊环环绕整个动臂挤压件，以均匀分布负载。焊接凸耳具有更光滑的轮廓，但将应力直接集中到紧固件点上。在薄壁型材上安装定制凸耳时，必须使用适当的背板。

检修和收帆硬件

管理主帆的脚部张力需要专门的检修和收帆硬件。内部颊块保持动臂轮廓清洁并减少风阻。外部颊块在运行时仍然更容易检查和维修。收帆钩位于鹅颈附近，可在恶劣天气下固定帆钉。

摩擦减少是运行索具硬件的主要评估指标。这些生产线在极端静态张力下运行。高负载滑轮必须使用优质轴承以确保平稳调节。评估外运硬件时请考虑以下步骤：

1. 验证滑轮直径与您指定的线路尺寸完全匹配。
2. 根据预期的静载荷检查轴承材料（delrin 与 torlon）。
3. 检查颊板侧板是否有任何横向偏转的迹象。
4. 确保收帆钩具有光滑、抛光的半径，以防止帆擦伤。

评估游艇索具配件的材料和端子

金属合金和电偶风险

选择正确的合金决定了索具硬件的使用寿命。 316 海洋级不锈钢具有出色的拉伸强度和卓越的抗点蚀能力。锻造铝可显着减轻重量，但会牺牲最终的断裂强度。钛具有无与伦比的强度重量比，但价格昂贵。

混合不同金属时，实施风险会急剧上升。将不锈钢配件安装到铝制吊杆挤压件上会形成原电池。盐水充当电解质，导致紧固件孔周围的铝快速腐蚀。您必须使用 Duralac 或 Tef-Gel 等专用糊剂来分离不同的金属。这种简单的预防措施可以避免昂贵的动臂挤压件过早失效。

海洋材料特性比较

索具终止和调整

直立式索具终端决定了支撑系统的绝对可靠性。工厂压制的 帆船型锻配件 具有流线型美观和卓越的固定强度。这些机压端子消除了体积并减少了空中风阻。相反，机械端子提供现场可维护性。您可以使用简单的手动工具检查和更换机械配件，使其成为近海巡洋舰的理想选择。

管理钻机张力间接决定了施加到动臂硬件上的静态静载荷。正确校准的 螺丝扣帆船 装置可确保您的桅杆保持完美的纵列。松散的索具允许桅杆泵送，将冲击载荷直接传递到鹅颈管中。过紧的螺丝扣会在桅杆轨道上施加持续、剧烈的压缩力。精确的张力管理可防止整个容器的硬件过早疲劳。

实施风险：规模调整、改造和调整

尺寸验证仍然是任何硬件升级中最关键的阶段。您必须使用数显卡尺仔细测量销钉直径、叉宽度和紧固件间距。将新硬件与现有支架匹配时，切勿接受“足够接近”的尺寸。尺寸过小的 U 形销在肘节孔内发出嘎嘎声，产生危险的点载荷。在恶劣天气下，这种集中的应力很快就会导致过早的纯粹破坏。

挤压成型对硬件改造提出了另一个巨大的挑战。大多数售后支架都具有平坦的背板。现代吊杆型材通常采用弯曲或泪滴型材。将扁平支架用螺栓固定在曲面上肯定会发生故障。您必须使用定制加工的垫片来完美地弥补间隙。然后，内部背板将集中的紧固件负载分布在铝挤压件的更广泛的表面积上。

在DIY升级过程中，安装陷阱让许多船主措手不及。使用不正确的铆钉材料通常会损坏翼梁。在没有合适的尼龙套管的情况下将不锈钢铆钉射入铝制吊杆中会导致快速电偶腐蚀。不正确的丝锥和板牙螺纹啮合会立即损坏机器螺钉。在厚桅杆壁上切削新螺纹时，请务必使用正确的钻头尺寸并润滑丝锥。在涂抹螺纹锁固剂之前彻底清洁螺纹孔。

入围逻辑和采购框架

定义具体的成功标准可以简化采购流程。您必须在优先考虑 OEM 精确匹配替换或设计定制升级之间做出决定。 OEM 替换件可保证尺寸兼容性并简化安装。设计升级对于工厂硬件以前无法满足的特定海上要求是有意义的。在浏览目录之前，请仔细记录您的结构需求。

正确解释制造商规格可以防止灾难性故障。制造商列出了工作负荷极限 (WLL) 和断裂负荷指标。始终根据工作负荷限制购买。信誉良好的配件可以在其 WLL 内无限期地安全运行。您应该设计一个与预期峰值动态负载相比至少 2:1 的安全系数。如果您的 vang 块承受 1,000 磅的力，请指定额定负载为 2,000 磅 WLL 的凸耳。

供应商评估需要超越营销宣传。根据硬技术数据和售后市场支持列出入围制造商。选择供应商时请考虑以下标准：

• 所有不锈钢铸造部件都需要可验证的批量测试证书。
• 查看有关电偶腐蚀和循环疲劳极限的保修透明度。
• 确保替换子组件立即可用。
• 验证您是否可以购买单独的聚甲醛树脂垫圈或 U 形销，而无需购买完整的组件。

结论

安全航行始终依赖于索具系统中最薄弱的环节。动臂硬件可承受剧烈的动态载荷和持续的周期性疲劳。升级这些关键结构部件时，您不能牺牲规格。平衡材料强度、电流隔离和精确的尺寸装配可确保您的设备在压力下完美运行。

立即采取行动确保船舶的完整性。在下次航行之前，安排对您当前的鹅颈管和 Vang 配件进行全面的目视检查。使用数字卡尺测量现有销钉的微磨损或伸长率。在最终购买任何高负载硬件之前，请务必咨询专业的起重工，以确认您的桅杆和吊杆能够安全地处理升级后的负载。

常问问题

问：我应该多久检查或更换一次帆船吊杆配件？

答：在季节前和任何恶劣天气航行后立即进行详细的目视检查。寻找细小的裂纹、细长的针孔和缺失的开口环。生命周期预期完全取决于周期性疲劳而不是实际年龄。近海船舶需要更换的时间远远早于周末巡洋舰。立即更换可疑硬件。

问：我可以将标准索具硬件与高性能游艇配件混合使用吗？

答：混合硬件会带来危险的负载转移风险。升级单个组件，例如安装一个巨大的凸耳，会改变应力分布。升级后的部件可以轻松承受力，但会将灾难性的负载转移到较弱、较旧的桅杆支架上。始终一起升级连接的系统。

问：支撑钻机生产线上的型锻接头和机械端子有什么区别？

答：工厂压制的型压接头具有流线型轮廓和永久的机压可靠性。它们可以减少风阻，但需要专业机械来安装。机械端子使用内部压缩锥体。它们看起来比较笨重，但允许使用基本的手动工具进行 DIY 安装和现场维修。正确安装后，两者都能提供出色的断裂强度。

问：为什么我的不锈钢螺丝扣或吊杆销磨损？

答：当摩擦和大张力导致不锈钢螺纹冷焊在一起时，就会发生磨损。这种情况在钻机张力调整过程中经常发生。微观表面峰永久结合并锁定。在张紧之前，您必须在所有不锈钢与不锈钢的接触点上涂抹专门的船用螺纹润滑剂或 Tef-Gel。
